After Sales steht mit einer zunehmenden Zahl an elektrisch angetriebenen Fahrzeugen auf der Straße vor neuen Herausforderungen. AVL DiTEST bietet die geeigneten Prüfwerkzeuge, um Diagnose und Reparatur an Hochvolt-Batterien in den Werkstätten sicher und geführt vornehmen zu können.
Basierend auf über 15 Jahren intensiver Forschungstätigkeit im Bereich E-Mobilität entwickelt AVL DiTEST Werkzeuge für den gesamten Reparaturprozess von Traktionsbatterien. Die Mehrzahl der Geräte entfällt aktuell auf Lösungen für Fahrzeughersteller. In Zusammenarbeit mit OEMs wurden bereits zahlreiche Werkzeuge für sicheres Arbeiten an Batterien für Elektro- und Hybridfahrzeuge entwickelt. In absehbarer Zukunft werden die Anforderungen an freie Werkstätten in diesem Bereich ebenfalls zunehmen.

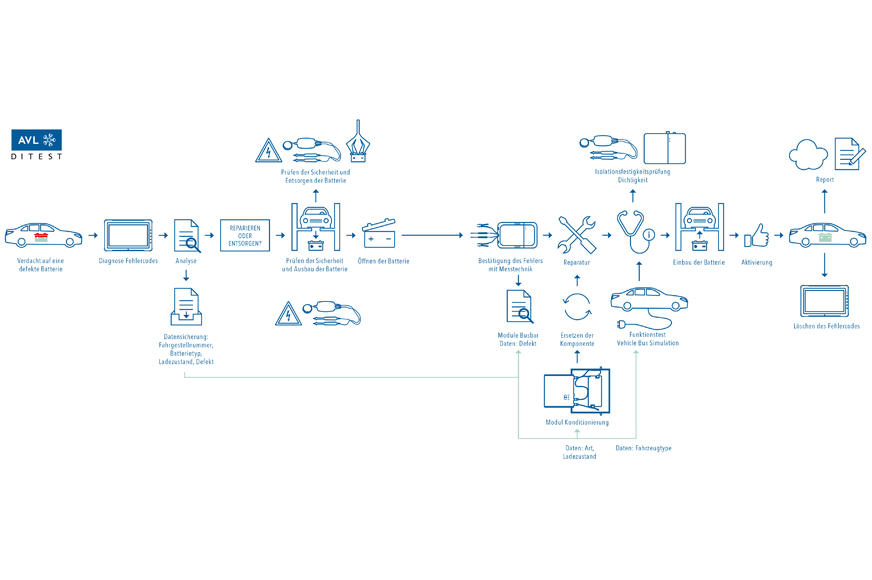

Die Grafik zeigt einen geführten Reparaturprozess entlang der gesamten Werkzeugkette. Dabei wird nicht nur die korrekte und sichere Diagnose und Überprüfung des Fahrzeugs gewährleistet, sondern der gesamte Vorgang dokumentiert. Jeder Arbeitsschritt kann in lokalen oder Cloudbasierten Systemen gesichert werden und steht dem Anwender zur Nachweispflicht zur Verfügung.
Überprüfung von Spannungsfreiheit, Messung des Isolationswiderstandes, Kontrolle der Dichtheit eines Batteriegehäuses oder Widerstandsmessung sind nur einige der Aufgabenstellungen, die im Laufe des Batterie-Reparaturprozesses auf Anwender künftig zukommen werden. Mit den Werkzeugen von AVL DiTEST können diese Arbeitsvorgänge sicher und gemäß länderspezifischer Normen durchgeführt werden.
Widerstand in Hochvolt-Batterien sicher prüfen

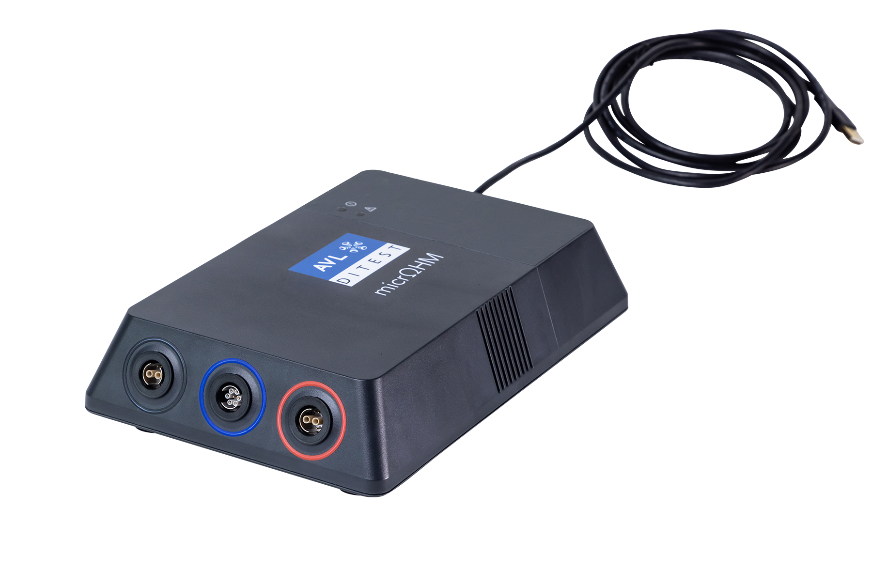

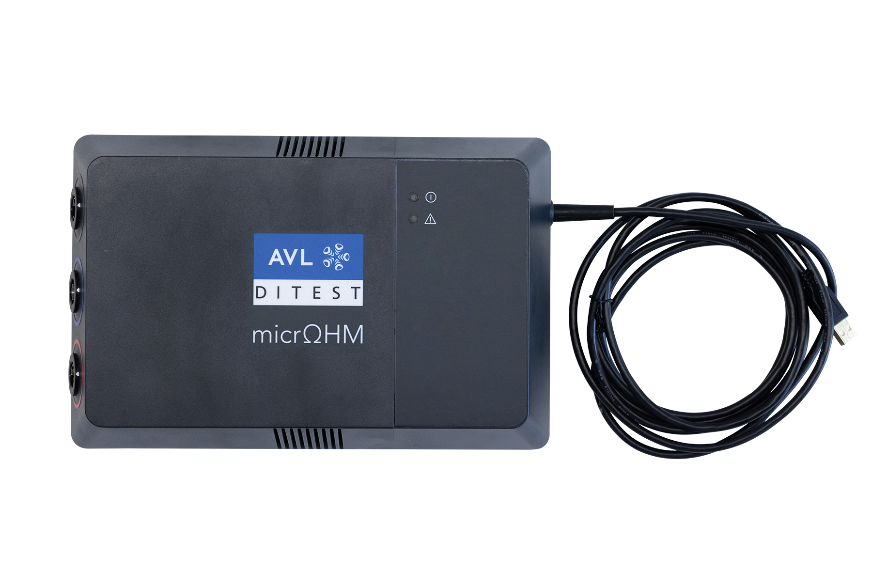

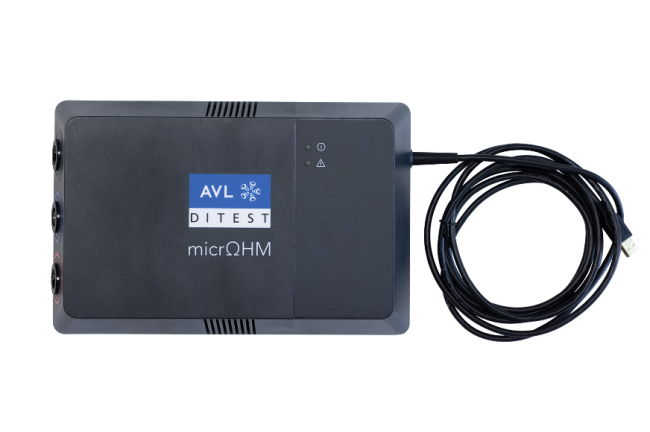

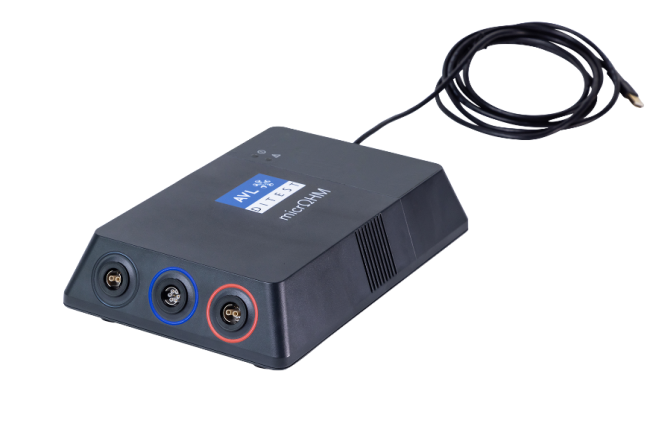

Mit dem AVL DiTEST micrΩHM messen Sie Innenwiderstände einzelner Batteriemodule sowie Widerstände zwischen den Modulen einer Traktionsbatterie. Durch die kompakte Ausführung von micrΩHM und seiner intuitiv geführten Software, führen Sie Messungen in der Werkstatt schnell und einfach durch.
Der Innenwiderstand ist ein wesentlicher Indikator für den sogenannten State of Health, den Zustand, eines Batteriemoduls. Bei einer intakten Batterie sind sowohl die Modulinnenwiderstände als auch die Modulverbindungen (Busbars) niederohmig. Diese Widerstände können zunehmen, wenn es sich um ältere oder defekte Module bzw. deren Verbindungen handelt. Wird dann eine hohe Stromstärke abgerufen, wie etwa bei einem Beschleunigungsvorgang, kann die Batterie überhitzen. Dies führt zu einem Spannungsabfall und somit zur Leistungsreduktion der gesamten Batterie. Im schlimmsten Fall kann ein erhöhter Widerstand sogar einen Brand in der Batterie auslösen.
Durch die Messung der einzelnen Modulinnenwiderstände können Sie Module mit erhöhtem Widerstand identifizieren, damit diese gegebenenfalls ausgetauscht werden. micrΩHM misst Widerstände auch im μΩ-Bereich hochpräzise, wodurch fehlerhafte Kontaktstellen oder Modulverbindungen erkannt werden. Zudem können Sie mit dem micrΩHM eine ordnungsgemäße Montage von (neuen) Modulen oder deren Verbindungen sicherstellen, da verunreinigte oder nicht vollständig befestigte Modulverbindungen einen erhöhten Kontaktwiderstand aufweisen.
Funktionen auf einen Blick
AVL DiTEST micrΩHM
- Messung des Innenwiderstandes von Batteriemodulen
- Messung des Widerstandes der Modul-zu-Modul-Verbindung, inklusive des Kontaktwiderstandes
- Frei einstellbare Stromstärke und Impulsdauer
- Kelvin-Klemmen zur Kompensation des Widerstandes der Messleitungen
- Sichere und intuitive Bedienerführung
- Stromversorgung über USB
